本產品適用于額定電壓0.6/1KV及以下的電力線路中作輸送電能用。
一、產品執行標準:企業標準Q/HR1001-2008
二、低煙無鹵電纜的說明
 低煙無鹵電纜可分為低煙無鹵阻燃系列和低煙無鹵耐火系列。
 低煙無鹵電纜詳細：低煙無鹵電纜WDZ-YJY廠家，銷售標準 低煙無鹵電纜是本公司參照法國標準RCCE及NF系列標準、標準GB/T18380、GB/T19216、GB/T17651、GB/T17650及國際標準進行銷售。
  低煙無鹵阻然電纜具有難以著火并具有阻止或延緩火焰蔓延的能力，而且，一旦著火，它具有無鹵、低煙、無毒、無腐蝕等特性，適用于如高層建筑、賓館、醫院、地鐵、核電站、隧道、發電廠、礦山、石油、化工等。
 低煙無鹵耐火電纜除滿足低煙無鹵阻燃電纜的特性外，它還能在火災條件下滿足線路供電的能力。主要用于火災報警、消防設備、排煙設備、以及緊急通道運輸、照明等應急設施的供電線路中需要耐火的場合。
（1）、低煙無鹵電纜的阻燃等
 根據GB/T18380.3-2002規定的試驗條件,低煙無鹵電纜的阻燃等分為A、B、C、D四個等
表1
阻燃等
供火溫度
供火時間
成束敷設電纜的非金屬材料體積
炭化高度
自熄時間
A
≥815℃
40min
≥7升/米
≤2.5米
≤1h
B
≥815℃
40min
≥3.5升/米
≤2.5米
≤1h
C
≥815℃
20min
≥1.5升/米
≤2.5米
≤1h
D
≥815℃
20min
≥0.5升/米
≤2.5米
≤1h
（2）、低煙無鹵阻燃電纜J緣采用不含鹵素的交聯聚乙烯，護套采用了不含鹵素的聚稀烴材料，所以組成電纜的所有材料都不含鹵素，電纜燃燒時釋放的煙霧量很少，它不會產生很濃的酸霧、有毒氣體，毒性很小。

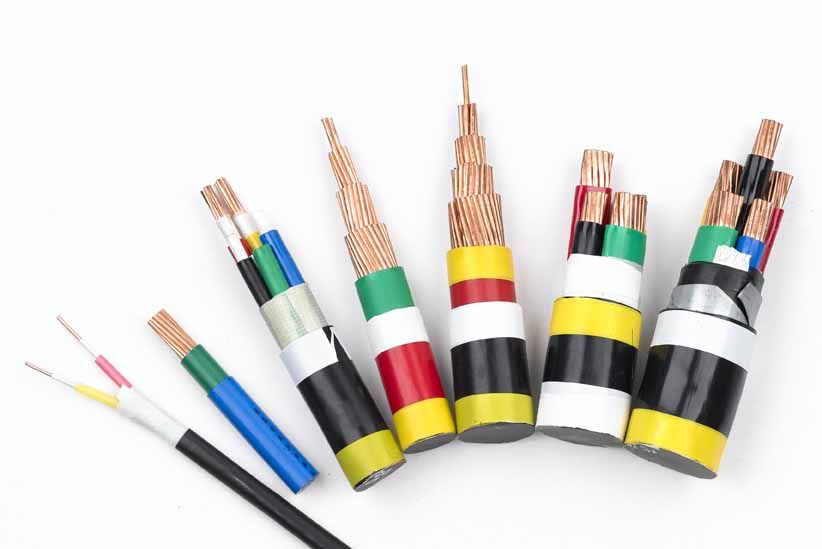

三、產品結構:


四、低煙無鹵電纜產品表示方法
1、低煙無鹵電纜的型號由燃燒特性代號和電纜型號兩部分組成
燃燒特性代號
M稱
代號
阻燃A
ZA
阻燃B
ZB
阻燃C
ZC
阻燃D
ZD
耐火
N
無鹵低煙
WD

用途代號
M稱
代號
電力
省略
控制
K
布線
B

材料代號
M稱
代號
銅導體
省略
交聯聚乙烯J緣
YJ
聚稀烴護套
Y（E）

（2）產品用型號、額定電壓、芯數、標稱截面和本標準號表示。
例如：
額定電壓600/1000V交聯聚乙烯J緣聚稀烴護套阻燃B類低煙無鹵電纜，3芯，240mm2 ，表示為WDZB-YJY    600/1000V  3*240  Q/TEC16. 05-2005
額定電壓600/1000V 交聯聚乙烯J緣聚稀烴護套阻燃B類耐火低煙無鹵電纜，3芯，240mm2，表示為     WDZBN-YJY   600/1000V  3*240  Q/TEC16. 05-2005
額定電壓450/750V交聯聚乙烯J緣聚稀烴護套阻燃B類低煙無鹵控制電纜，7芯，1.5mm2，表示為WDZB-KYJY    450/750V  7*1.5  Q/TEC16. 05-2005
五、電纜的型號及M稱見表2
表2
型  號
M      稱
阻燃別
芯數
截面 mm2
額定電壓 v
WDZ-KYJY
（WDZ-KYJE）
交聯聚乙烯J緣聚烯烴護套低煙無鹵控制電纜
A、B、C、D
2-61
1-10
450/750
WDZ-KYJY22
（WDZ-KYJE22）
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜
A、B、C、D
2-61
1-10
450/750
WDZ-KYJYP2
（WDZ-KYJEP2）
交聯聚乙烯銅帶屏蔽聚烯烴護套阻燃低煙無鹵控制電纜
A、B、C、D
2-61
1-10
450/750
WDZ-KYJYP2-22
（WDZ-KYJEP2-22）
交聯聚乙烯J緣銅帶屏蔽鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜
A、B、C、D
2-61
1-10
450/750
WDZN-KYJY
（WDZN-KYJE）
交聯聚乙烯J緣聚烯烴護套阻燃耐火低煙無鹵控制電纜
A、B、C、D
2-61
1-10
450/750
WDZN-KYJY22
（WDZN-KYJE22）
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵控制電纜
A、B、C、D
2-61
1-10
450/750
WDZN-KYJYP2
（WDZN-KYJEP2）
交聯聚乙烯J緣銅帶屏蔽烯烴護套耐火低煙無鹵控制電纜
A、B、C、D
2-61
1-10
450/750
WDZN-KYJYP2-22
（WDZN-KYJEP2-22）
交聯聚乙烯J緣銅帶屏蔽鋼帶鎧裝聚烯烴護套耐火低煙無鹵控制電纜
A、B、C、D
2-61
1-10
450/750
WDZ-YJY
（WDZ-YJE）
交聯聚乙烯J緣聚烯烴護套低煙無鹵電力電纜
A、B、C、D
1-5
1.5-800
600/1000
WDZ-YJY22
（WDZ-YJE22）
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套低煙無鹵電力電纜
A、B、C、D
1-5
1.5-400
600/1000
WDZN-YJY
（WDZN-YJE）
交聯聚乙烯J緣聚烯烴護套阻燃耐火低煙無鹵電力電纜
A、B、C、D
1-5
1.5-800
600/1000
WDZN-YJY22
（WDZN-YJE22）
交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套耐火低煙無鹵電力電纜
A、B、C、D
1-5
1.5-400
600/1000
六、使用特性
（1）電力電纜的額定電壓U0/U為0.6/1KV,控制電纜的額定電壓U0/U為450/750V
（2）電纜長期允許工作溫度不超過90℃
（3）安裝時環境溫度不宜低于0℃。
（4）電纜安裝時的zui小彎曲半徑:
a、低煙無鹵阻燃、耐火控制電纜：無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
b、低煙無鹵阻燃、耐火電力電纜的zui小彎曲半徑見表3
表3
項目
單芯電纜
多芯電纜
無鎧裝
有鎧裝
無鎧裝
有鎧裝
安裝時zui小彎曲半徑
20D
15D
15D
12D
D-電纜的外徑

5、多芯電纜中性線導體標稱截面見表4
表4
主J緣線芯導體標稱截面/mm2
中性線導體標稱截面/mm2
3+1、3+2、4+1芯
等4、5芯
4
2.5
4
6
4
6
10
6
10
16
10
16
25
16
25
35
16
35
50
25
50
70
35
70
95
50
95
120
70
120
150
70
150
185
95
185
240
120
240
300
150
300
400
185
400
6、單芯電纜導電線芯為圓形，16mm2及以上者可以緊壓。多芯電纜線芯截面為35mm2及以下者，其線芯應為圓形，線芯截面在50mm2及以上者為扇形、瓦形或半圓形。四芯電纜中D4芯（中性線芯）可為圓形或扇形。五芯電纜中性線可為圓形或瓦型6mm2及以下者允許由單根導體構成，10mm2及以上者由多根單線組成。成型導體（扇形、瓦形或半圓形）應當緊壓。
七、主要性能
1、低煙無鹵阻燃型
1）、阻燃性能應能通過GB18380的成束電纜燃燒試驗,試驗后電纜燒焦或受影響部分達到的高度應不超過火焰作用點以上2.5m.或單根垂直燃燒試驗. 2）、鹵酸氣體釋放量試驗應能通過GB/T17650.1-1998鹵酸氣體總量的測定∠5mg/g以及GB/T17650.2-19981用測量PH值和電導率來測定氣體的酸度  （1L水中PH≥4.3   電導率值應不超過10us/mm）
3）、煙密度試驗應能通過GB/T17651.2-1998電纜或光纜在特定條件下燃燒的煙密度測定（透光率的zui小值≥60%）
4）、導體直流電阻符合GB/T3956的規定
5）、工頻耐壓試驗：電力電纜應經受3500V、5min不擊穿?？刂齐娎|應經受3000V，5min不擊穿。
6）、應經受-15℃的低溫卷繞試驗或低溫沖擊試驗.試驗后試樣表面應無目力可見的裂紋.
2、低煙無鹵耐火型
除滿足阻燃低煙無鹵型的性能以外，其耐火試驗應能通過GB/T19216-2003在火焰條件下或光纜的線路完整性實驗中的規定，在750℃ 90min燃燒，2A熔絲不熔斷。
八、電纜的規格及參考數據見表5-12
WDZ-KYJY 交聯聚乙烯J緣聚烯烴護套阻燃低煙無鹵控制電纜
WDZ-KYJY22 交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃低煙無鹵控制電纜表 WDZN-KYJY 交聯聚乙烯J緣聚烯烴護套阻燃耐火低煙無鹵控制電纜
WDZN-KYJY22   交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵控制電纜
WDZ-YJY（WDZ-YJE） 交聯聚乙烯J緣聚烯烴護套阻燃低煙無鹵電力電纜
WDZ-YJY22 交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃低煙無鹵電力電纜
WDZN-YJE 交聯聚乙烯J緣聚烯烴護套阻燃耐火低煙無鹵電力電纜
WDZN-YJY22  交聯聚乙烯J緣鋼帶鎧裝聚烯烴護套阻燃耐火低煙無鹵電力電纜
