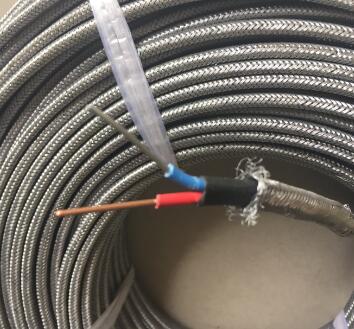

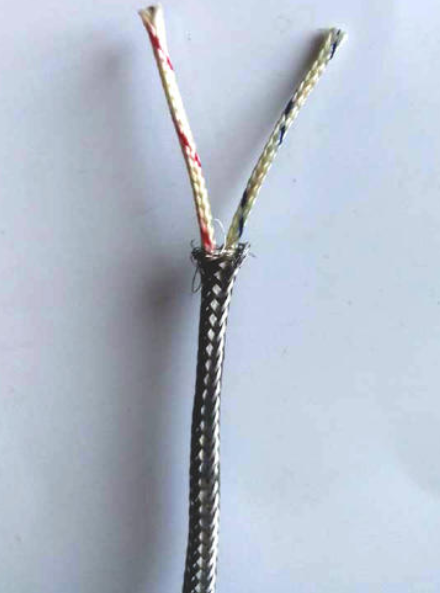

K型高溫補償導線
K型高溫補償導線特點：
①特性穩定，電絕緣性能好，使用壽命長。
②柔軟，彎曲性能能好，使用方便。
產品介紹
K型高溫補償導線 特點：
①特性穩定，電絕緣性能好，使用壽命長。
②柔軟，彎曲性能能好，使用方便。
K型高溫補償導線 的引線主要有三種方式
1二線制：在熱電阻的兩端各連接一根導線來引出電阻信號的方式叫二線制：這種引線方法很簡單，但由于連接導線必然存在引線電阻r，r大小與導線的材質和長度的因素有關，因此這種引線方式只適用于測量精度較低的場合
2三線制：在熱電阻的根部的一端連接一根引線，另一端連接兩根引線的方式稱為三線制，這種方式通常與電橋配套使用，可以較好的消除引線電阻的影響，是工業過程控制中的較常用的引線電阻。
3四線制：在熱電阻的根部兩端各連接兩根導線的方式稱為四線制，其中兩根引線為熱電阻提供恒定電流I，把R轉換成電壓信號U，再通過另兩根引線把U引至二次儀表?？梢娺@種引線方式可*消除引線的電阻影響，主要用于高精度的溫度檢測。
熱電阻采用三線制接法。采用三線制是為了消除連接導線電阻引起的測量誤差。這是因為測量熱電阻的電路一般是不平衡電橋。熱電阻作為電橋的一個橋臂電 阻，其連接導線（從熱電阻到中控室）也成為橋臂電阻的一部分，這一部分電阻是未知的且隨環境溫度變化，造成測量誤差。采用三線制，將導線一根接到電橋的電 源端，其余兩根分別接到熱電阻所在的橋臂及與其相鄰的橋臂上，這樣消除了導線線路電阻帶來的測量誤差。工業上一般都采用三線制接法。熱電偶產生的是毫伏信 號，不存在這個問題。
高溫補償導線適用于分度號為S、E、K、N、E、J和T型熱電偶配用的補償導線。
一、K型高溫補償導線 執行標準 采用企業標準
二、K型高溫補償導線 產品名稱、型號如表1所示
表1
產品名稱 補償導線型號 所配用熱電偶名稱 所配用熱電偶分度號
銅-銅鎳0.6補償導線 SC
RC 鉑銠10-鉑熱電偶
鉑銠13-鉑熱電偶 S
R
鐵-銅鎳22補償導線 KCA 鎳鉻-鎳硅熱電偶 K
銅-康銅補償導線 KCB
鎳鉻10-鎳硅3延長型導線 KX
鐵-銅鎳22補償導線 NC 鎳鉻-鎳硅熱電偶 N
鎳鉻14硅-鎳硅延長型導線 NX
鎳鉻10-銅硅45延長型導線 EX 鎳鉻-銅鎳熱電偶 E
鐵-銅鎳45延長型導線 JX 鐵-銅鎳熱電偶 J
銅-銅鎳45延長型導線 TX 銅-康銅熱電偶 T
三、高溫補償導線使用條件 環境溫度：-60～275℃。
四、技術條件
1、當周圍空氣溫度為15～35℃，相對溫度不超過80%時，補償導線成品的線芯間和線芯與屏蔽層間的絕緣電阻每10米不小于5MΩ；
2、成品補償導線經受交流50Hz、500V電壓試驗1分鐘不擊穿；
3、熱電勢允差如表2
表2
| 型號 | 熱電動勢μV | 200℃時 |
| 熱電動勢 | 允差 | |
| SC或RC KCA或KCB KX NC NX EX JX TX |
1440 8137 8137 5912 5912 13419 10777 9285 |
±60 |
五、電纜的型號規格及外徑參考如表3
表3
| 型號 | 線芯材料 | 線芯型式 | 標稱截面mm2 | 導體結構根/直徑mm | 成品電纜外徑參考 |
| KCHFF KCAHFF KXHFF NCHFF NXHFF EXHFF JXHFF TXHFF |
補償導線合金絲 | 單股線芯 | 0.2 0.5 1.0 1.5 2.5 |
1/0.52 1/0.8 1/1.13 1/1.37 1/1.76 |
1.6×2.4 2.1×3.2 2.1×3.2 2.7×4.7 3.5×5.9 |
| 多股線芯 | 0.2 0.5 1.0 1.5 |
7/0.2 7/0.3 7/0.43 7/0.52 |
1.7×2.6 2.2×3.4 2.9×4.6 3.1×5.2 |
注：1、屏蔽型補償導線的外徑應加屏蔽層厚度，即再加0.8mm；
2、線芯為多股線芯（R）或帶屏蔽（P），其型號應加“R”或“P”或“RP”。
六、交貨要求
1、交貨長度為100m或其整數倍，成盤長度應不小于100m,長度計量誤差應不超過±0.5%；
2、根據雙方協議允許任何長度交貨?！?/span>
型號
產品名稱
ZR-KX-GsFV 氟塑料絕緣阻燃PVC護套精密級單股導體，K分度號熱電偶用補償導線
ZR-KX-GsFVR 氟塑料絕緣阻燃PVC護套精密級多股導體，K分度號熱電偶用補償軟導線
ZR-KX-GsFVP 氟塑料絕緣阻燃PVC護套精密級單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜
ZR-KX-GsFVRP 氟塑料絕緣阻燃PVC護套精密級單多導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜
ZR-KX-GsFPVP 氟塑料絕緣阻燃PVC護套精密級單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償電纜
ZR-KX-GsFPVRP 氟塑料絕緣阻燃PVC護套精密級多股導體銅絲編織分屏、總屏，K分度號熱電偶用補償軟電纜
ZR-KX-GsFVPl 氟塑料絕緣阻燃PVC護套精密級單股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜
ZR-KX-GsFVRPl 氟塑料絕緣阻燃PVC護套精密級多股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜
ZR-KX-GsFPlVPl 氟塑料絕緣阻燃PVC護套精密級單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償電纜
ZR-KX-GsFPlVRPl 氟塑料絕緣阻燃PVC護套精密級多股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償軟電纜
ZR-KX-GsFVP2 氟塑料絕緣阻燃PVC護套精密級單股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜
ZR-KX-GsFVRP2 氟塑料絕緣阻燃PVC護套精密級多股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜
ZR-KX-GsFP2VP2 氟塑料絕緣阻燃PVC護套精密級單股導體銅塑復合帶繞包分屏、總屏，K分度號熱電偶用補償電纜
ZR-KX-GsFP2VRP2 氟塑料絕緣阻燃PVC護套精密級多導體銅塑復合帶繞包分屏、總屏，K分度號熱電偶用補償軟電纜
KX-HsFGP 氟塑料絕緣硅橡膠護套精密級單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜
KX-HsFGRP 氟塑料絕緣硅橡膠護套精密級多股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜
KX-HsFPGP 氟塑料絕緣硅橡膠護套精密級單股導體銅絲編織分屏總屏，K分度號熱電偶用補償電纜
KX-HsFPGRP 塑料絕緣硅橡膠護套精密級多股導體銅絲編織分屏總屏，K分度號熱電偶用補償軟電纜
KX-INHsFGP 進口氟塑料絕緣硅橡膠護套精密級單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜
KX-INHsFGRP 進口氟塑料絕緣硅橡膠護套精密級多股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜
KX-INHsFPGP 進口氟塑料絕緣硅橡膠護套精密級單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償電纜
KX-INHsFPGRP 進口氟塑料絕緣硅橡膠護套精密級多股導體銅絲編織分屏、總屏，K分度號熱電偶用補償軟電纜
