?KX補償導線BC-2*1.5mm2
KX補償導線BC-2*1.5mm2是指在一定溫度范圍內，具有與其所匹配熱電偶的熱電動勢相同標稱值的一對且?guī)в蠮緣層的導線，用它們連接熱電偶與溫度顯示控制儀表，以補償它們與熱電偶連接處的溫度變化所產生的誤差。BC補償導線適用于電力、冶金、石油、化工、輕紡等工業(yè)以及國防、科研等部門自動化測溫儀表的單點或多點連接。
KX補償導線BC-2*1.5mm2產品標準：
KX補償導線BC-2*1.5mm2： GB/T4989-94
KX補償導線BC-2*1.5mm2使用特性：
BC補償導線使用溫度：耐熱： -65 ℃ ~+200 ℃及 -65 ℃ ~+260 ℃兩種；
普通： -40 ℃ ~+70 ℃及 -40 ℃ ~+105 ℃兩種；
小彎曲半徑：補償導線：不小于導體外徑 8 倍；
補償電纜：有鎧裝時不小于電纜外徑 12 倍，無鎧裝時不小于電纜外徑 6 倍
KX補償導線BC-2*1.5mm2： GB/T4989-94
KX補償導線BC-2*1.5mm2使用特性：
BC補償導線使用溫度：耐熱： -65 ℃ ~+200 ℃及 -65 ℃ ~+260 ℃兩種；
普通： -40 ℃ ~+70 ℃及 -40 ℃ ~+105 ℃兩種；
小彎曲半徑：補償導線：不小于導體外徑 8 倍；
補償電纜：有鎧裝時不小于電纜外徑 12 倍，無鎧裝時不小于電纜外徑 6 倍
KX補償導線BC-2*1.5mm2主要技術指標：

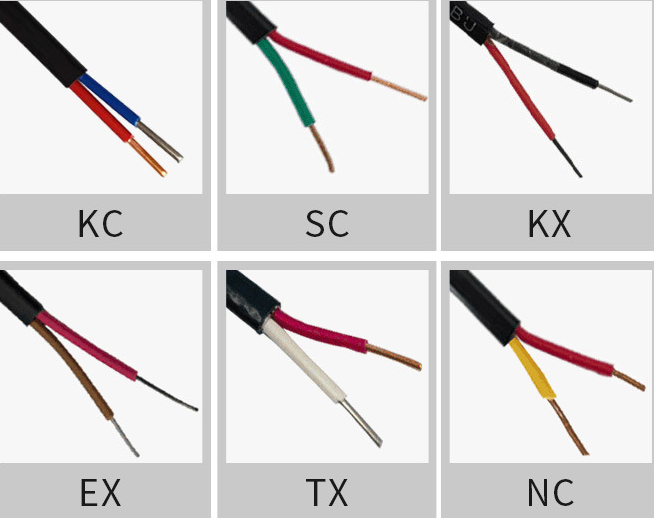

型號、合金絲材料和J緣顏
型號、合金絲材料和J緣顏
|
型號
|
熱電偶
分度號 |
配用熱電偶
|
補償導線合金絲
|
J緣層著色
|
||
|
正
|
負
|
正
|
負
|
|||
|
BC
|
B
|
鉑銠 30- 鉑銠 6
|
銅
|
銅
|
?
|
灰
|
|
SC
|
S
|
鉑銠 10- 鉑
|
SPC（銅）
|
SNC（銅鎳 0.6）
|
紅
|
綠
|
|
RC
|
R
|
鉑銠 13- 鉑
|
RPC（銅）
|
RNC（銅鎳 0.6）
|
紅
|
綠
|
|
KCA
|
K
|
鎳鉻 - 鎳硅
|
KPCA（鐵）
|
KNCA（銅鎳 2）
|
紅
|
蘭
|
|
KCB
|
KPCB（銅）
|
KNCB（銅鎳 4）
|
紅
|
蘭
|
||
|
KX
|
KPX（鎳鉻 10）
|
KNX（鎳硅 3）
|
紅
|
黑
|
||
|
NC
|
N
|
鎳鉻硅 - 鎳硅
|
NPC（鐵）
|
NNC（銅鎳 18）
|
紅
|
灰
|
|
NX
|
NPX（鎳鉻 14 硅）
|
NNX（鎳硅 4）
|
紅
|
灰
|
||
|
EX
|
E
|
鎳硅 - 鎳硅
|
EPX（鎳鉻 10）
|
ENX（銅鎳 45）
|
紅
|
棕
|
|
JX
|
J
|
鐵 - 銅鎳
|
JPX（鐵）
|
JNX（銅鎳 45）
|
紅
|
紫
|
|
TX
|
T
|
銅 - 銅鎳
|
TPX（銅）
|
TNX（銅鎳 45）
|
紅
|
白
|
|
WC3/25
|
WRe3-WRe25
|
鎢 - 鎢錸 25
|
WPC3/25
|
WNC3/25
|
紅
|
黃
|
|
WC5/26
|
WRe5-WRe26
|
鎢錸 5- 鎢錸 26
|
WPC5/26
|
WNC5/26
|
紅
|
橙
|
?使用分類及護層顏色
|
使用分類
|
精度等及標志
|
護層著色
|
|||
|
普通
|
準確
|
普通
|
準確
|
||
|
一般用
|
G
|
/
|
S
|
黑色
|
灰色
|
|
耐熱用
|
H
|
/
|
S
|
黑色
|
黃色
|
?允差及往復電阻
|
補償導線型號
|
20 ℃時往復電阻 Ω/m 不大于
|
||||
|
0.2mm2
|
0.5mm2
|
1.0mm2
|
1.5mm2
|
2.5mm2
|
|
|
NC 或 BC
|
0.25
|
0.10
|
0.05
|
0.03
|
0.02
|
|
KCA
|
3.50
|
1.40
|
0.70
|
0.47
|
0.28
|
|
KCB
|
2.60
|
1.40
|
0.70
|
0.47
|
0.28
|
|
KX
|
5.50
|
2.20
|
1.10
|
0.73
|
0.44
|
|
EX
|
6.25
|
2.50
|
1.10
|
0.73
|
0.44
|
|
JX
|
6.25
|
2.50
|
1.25
|
0.83
|
0.50
|
|
TX
|
3.25
|
1.30
|
0.65
|
0.43
|
0.26
|
|
NC
|
3.75
|
1.50
|
0.75
|
0.50
|
0.30
|
|
N
|
7.15
|
2.86
|
1.43
|
0.95
|
0.57
|
|
WC3/25
|
0.50
|
0.20
|
0.10
|
0.07
|
0.04
|
|
WC5/26
|
0.50
|
0.20
|
0.10
|
0.07
|
0.04
|
?J緣電阻（20℃）：PVCJ緣不小于25MΩ.Km；FEP或PEAJ緣不小于100MΩ.Km。
阻燃特性：通過A類（按GB12666.5-90試驗）
規(guī)格 :
|
結構\截面mm2
|
0.2
|
0.5
|
1.0
|
1.5
|
2.5
|
線芯對數
|
|
單股線芯mm
|
1/0.52
|
1/0.80
|
1/1.13
|
1/1.37
|
1/1.76
|
導線1對
電纜2-37對 |
|
多股線芯mm
|
7/0.20
|
7/0.30
|
7/0.43
|
7/0.52
|
19/0.41
|
?交貨要求
BC補償導線交貨長度不小于100米、允許長度不小于20米的短斷交貨，其數量應不超過交貨長度的10％
根據雙方協(xié)議允許任何長度的電纜交貨
